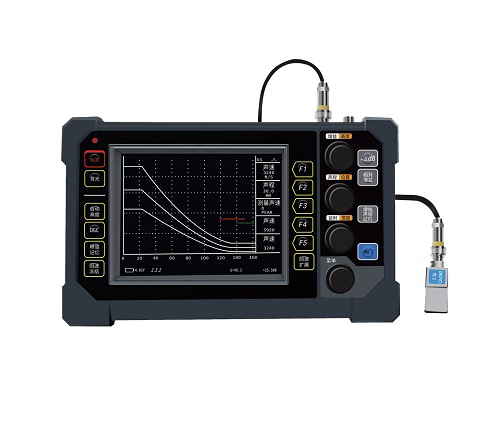

SY-JUT900数字超声波探伤仪

LOADING IMAGES
  • 可变等分刻度,估算回波距离非常方便。
    的回波显示区左右分屏显示模式。
    具有界面波锁定功能,可使用液浸法探伤或测厚。
    波形扩展功能;
    动态波形描绘功能
    高速自动高度功能。

    产品介绍

    材料声速 1000~9999M/S
    增益范围 0~110dB(步长01dB,1dB)
    K值范围 0.20~5.00
    延时范围 0~6000mm
    增量 0~20dB
    抑制范围 0~50%
    测长线 20~20dB
    补偿 20~20dB
    判废线 20~20dB
    定量线 20~20dB
    水平线性 <0.3%
    垂直线性 <0.3%
    发射脉冲内阻 不大于109
    发射电源电压 DC200V
    显示方式 检波+,检波-,全波
    探头阻尼电阻 约1209回定
    闸门 进波门、失波门,可调
    液晶屏刷新频率 50HZ
    灵敏度余量 >58dB(与探头有关)
    动态范围 >32dB
    测厚分辨率 0.02mm(厚度小于650mm时)
    分辨率 >26dB(与探头有关)
    工作环境温度 10°~+50°
    储存环境温度 20°C~+70°C
    最大声程 6100mm,满刻度声程最小4mm(钢,纵波,反射式)
    频率范围 0.4~10MHz/0.7~1.418~3.54~6MHz(带通)
    发射脉冲宽度 负脉冲方波0.05~06μS可调(步长001μS)
    发射重复频率 25~400Hz    声程<150S时                     400/200HZ FAST/SLOW
                          150μS<声程<300μS时     200/100 Hz FAST/SLOW
                          300μS<声程<600μS时     100/50 Hz    FAST/SLOW
                           声程>600μS时                   50/25Hz       FAST/SLOW
    放大器输入 增益0dB,100%屏幕髙度时约50Ⅴ峰值(宽带)    带宽噪声约16nV√Hz峰值
    数字采样 8bit实时50MHz,等效200MHz(硬件实现)
    显示器件 东芝TFT工业彩色液晶显示屏(320×240,57英寸),LED背光灯
    电源 4节5号Ni-MH可充电池2500mAh外接电源DC9~15V0.5~03A
    电池消耗功率 约2W(350mm声程、背光强、发射重复频率FAST)
    约1.5W(350mm声程、背光弱、发射重复频率SLOW)
    电池连续工作时间 约5小时(350mm声程、背光强、发射重复频率FAST)
    约6.5小时(350mm声程、背光弱、发射重复频率SL○W)
    外形尺寸 230×146×37mm(不包含旋钮突出部分)
    质量 约900克(含4节AA镍氢电池)
